Serie | 4, Indukciós főzőlap, beépített elszívóval, 80 cm
PIE811B15E
Indukciós főzőlap beépített elszívóval: az indukció és elszívás kombinációja a tökéletes eredményekért.
TouchSelect: válassza ki a kívánt főzőzónát és a teljesítményszintet egyszerűen.
PowerBoost: akár 50% nagyobb teljesítmény a gyorsabb melegítésért.
QuickStart: indítsa el azonnal, és csak válassza ki a kívánt főzési szintet.
ReStart: Rövid távú memória-funkció a főzőlapokban.
Design

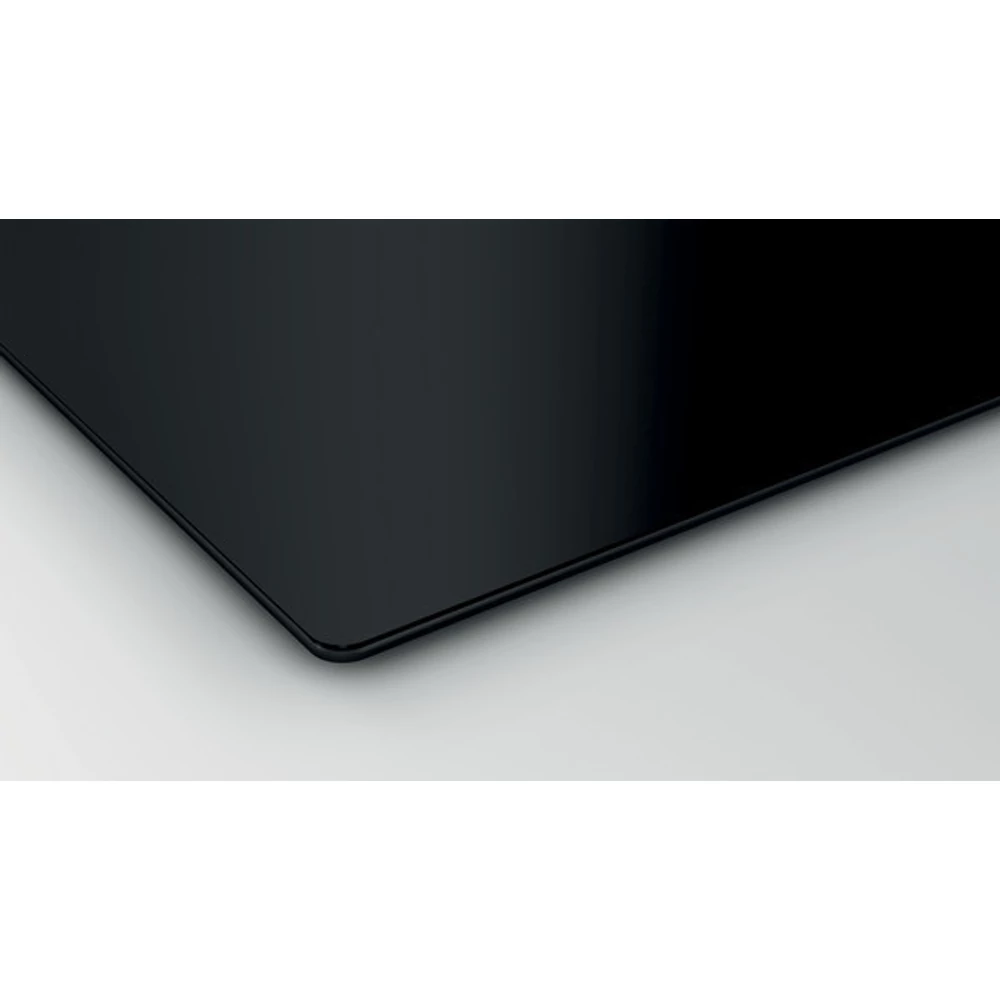

Keret nélküli kivitel
Gyorsaság
PowerBoost funkció, minden főzőzónához
Komfort

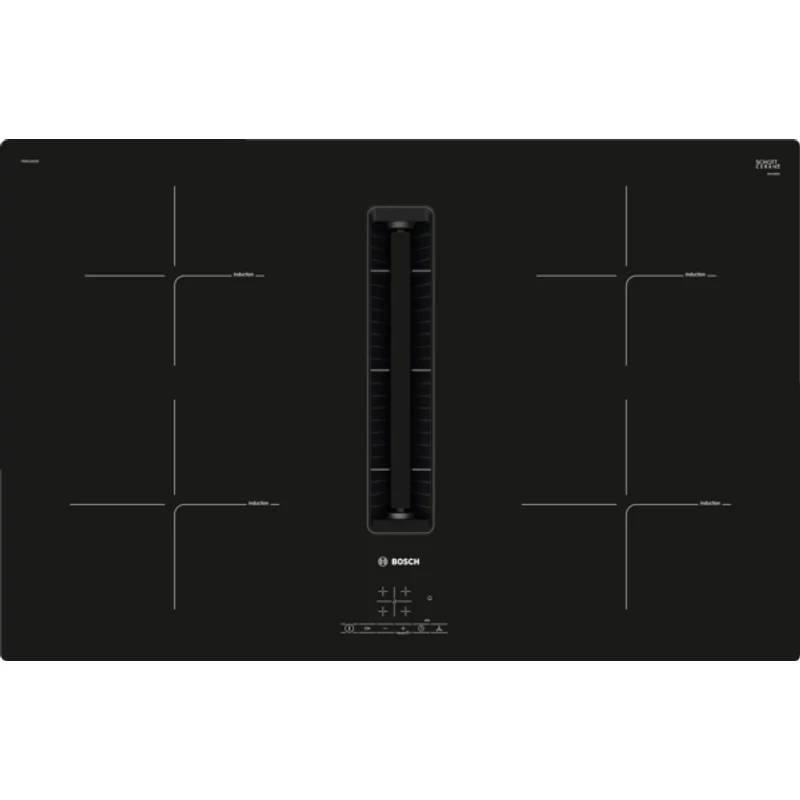

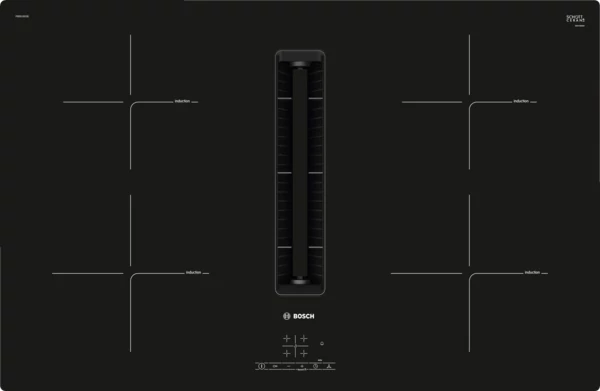

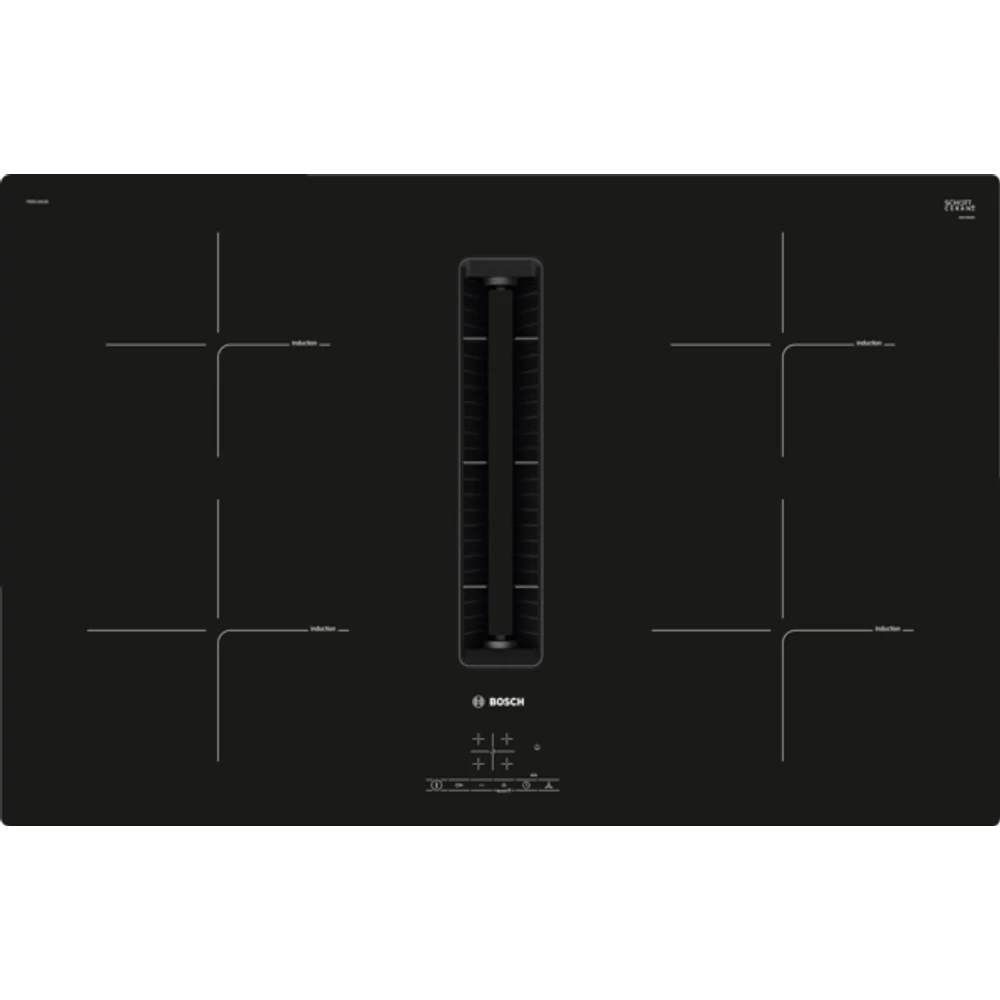

4 indukciós főzőzóna, edényfelismeréssel

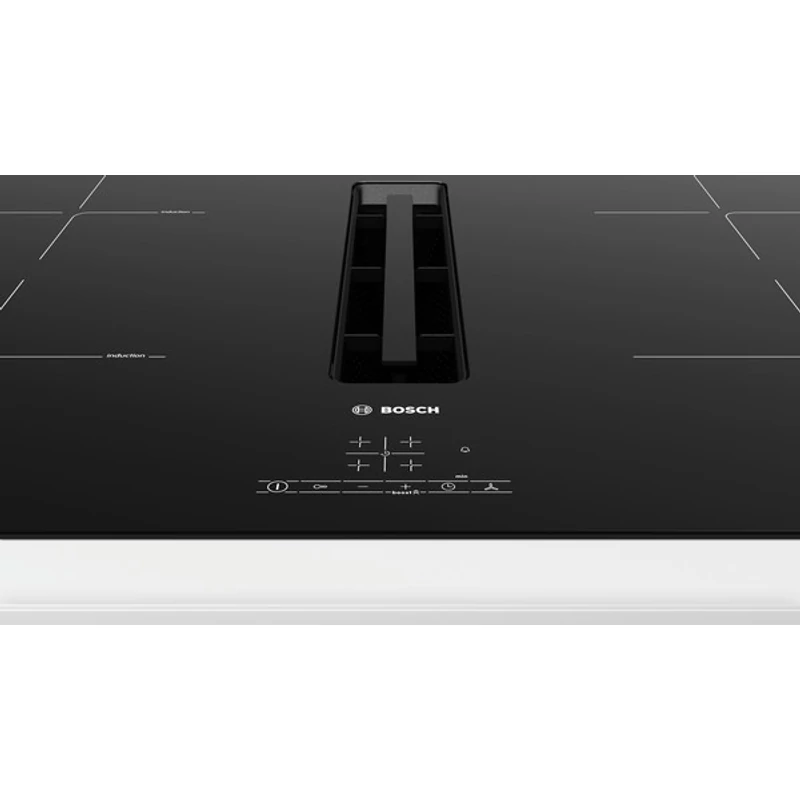

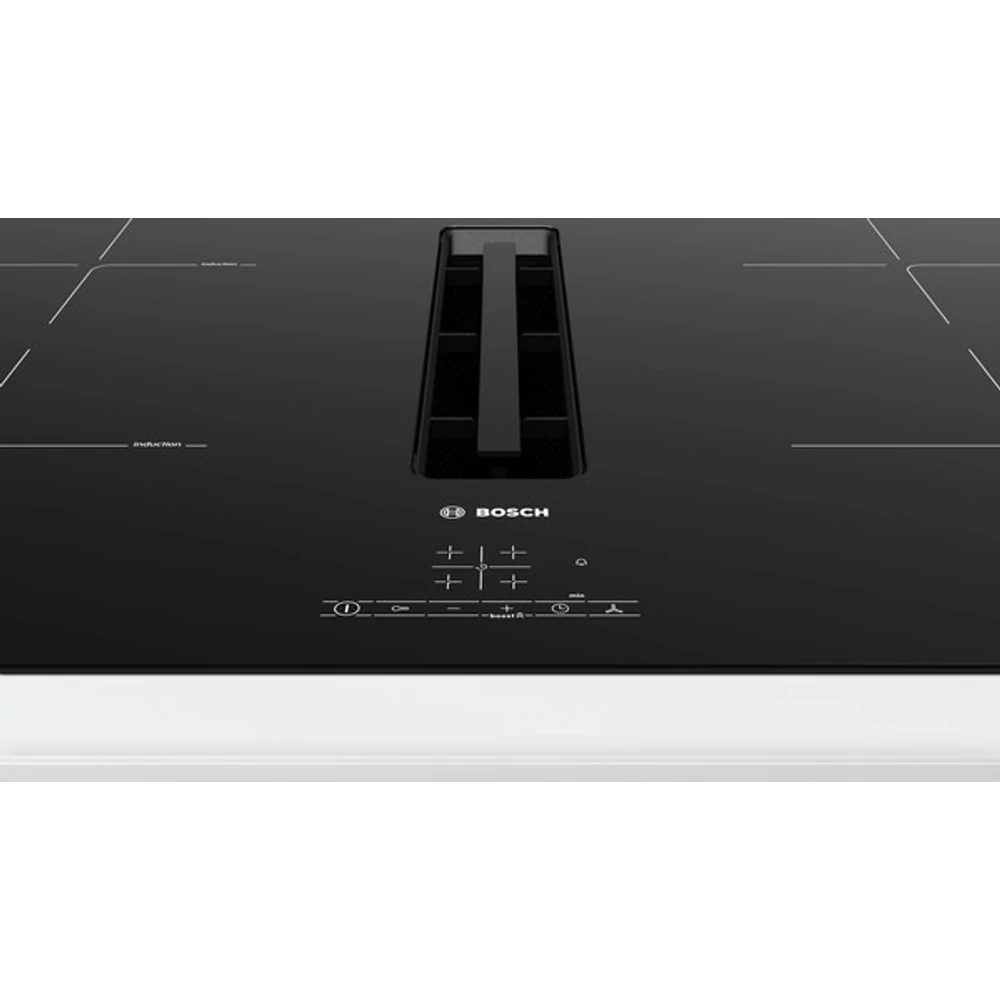

TouchSelect vezérlés
TopControl digitális kijelzés
Időzítő (timer), kikapcsolás funkcióval, minden főzőmezőhöz
CountDown funkció
ReStart funkció
QuickStart funkció
Méretek és teljesítmény
Főzőzónák: 1 x Ø 210 mm, 2.2 kW (max. teljesítmény 3.7 kW) indukciós; 1 x Ø 180 mm, 1.8 kW (max. teljesítmény 3.1 kW) indukciós; 1 x Ø 180 mm, 1.8 kW (max. teljesítmény 3.1 kW) indukciós;1 x Ø 210 mm, 2.2 kW (max. teljesítmény 3.7 kW) indukciós
17 fokozat
Környezet és biztonság
2-fokozatú digitális maradékhő jelzés
Főkapcsoló
Edényfelismerés
PowerManagement Funkció
Biztonsági kikapcsolás
Gyermekzár
Törlési védelem
Méretek és teljesítmény

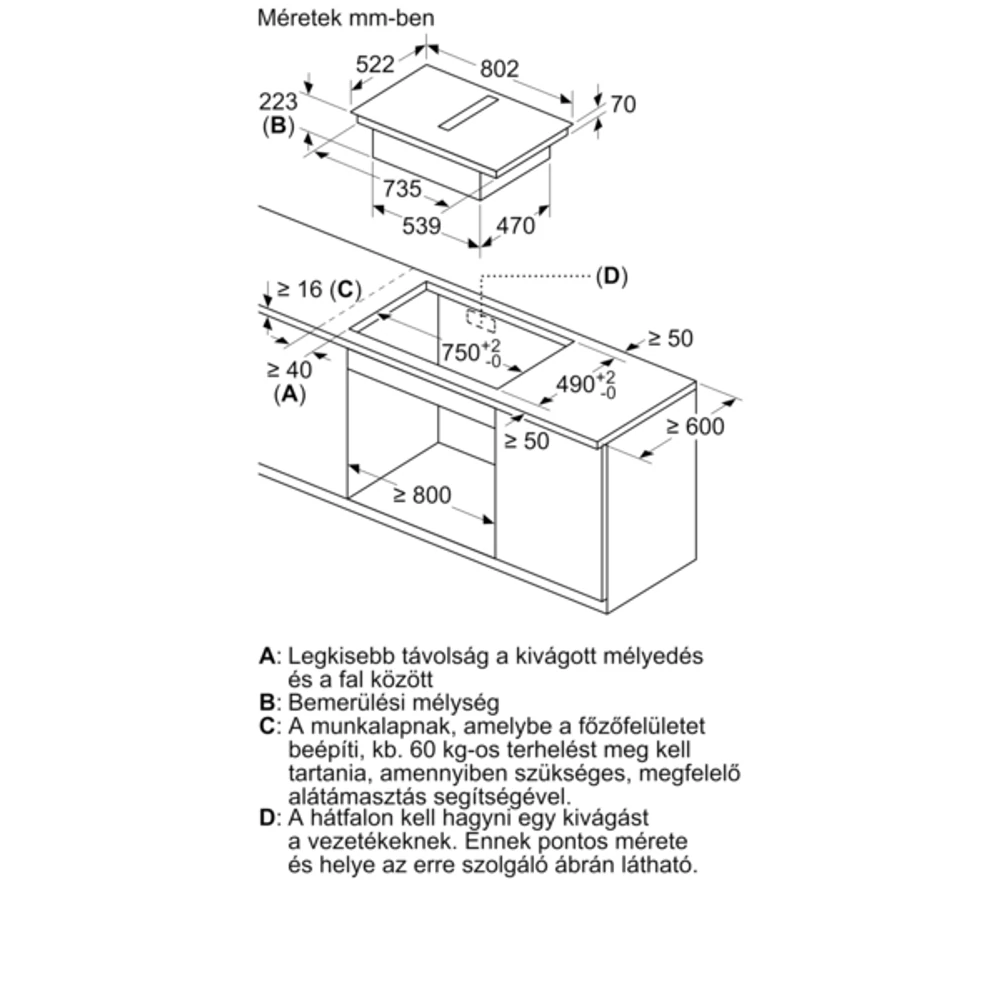

Méretek (MaxSzéxMé): 223 x 802 x 522 mm

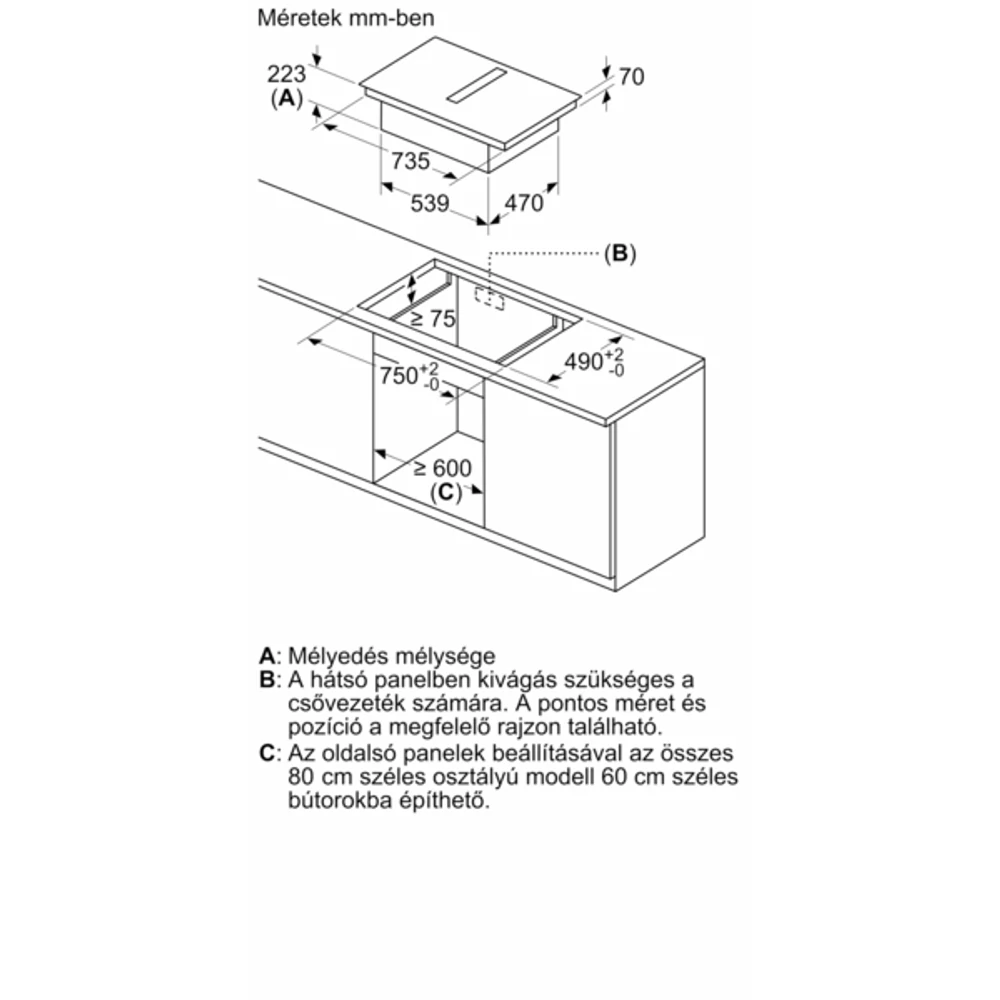

Beépítési méretek: (Vastagság/Szélesség/Mélység) 223 mm x 750 mm x 490 mm
Minimális munkalapvastagság: 16 mm
Vezetékhossz: 110 cm
Csatlakozási érték: 7.4 kW
A kábel tartozék
Pultba építhető páraelszívó rendszer
Indukciós főzőlap teljesen beépített nagy teljesítményű pultba épített páraelszívóval.

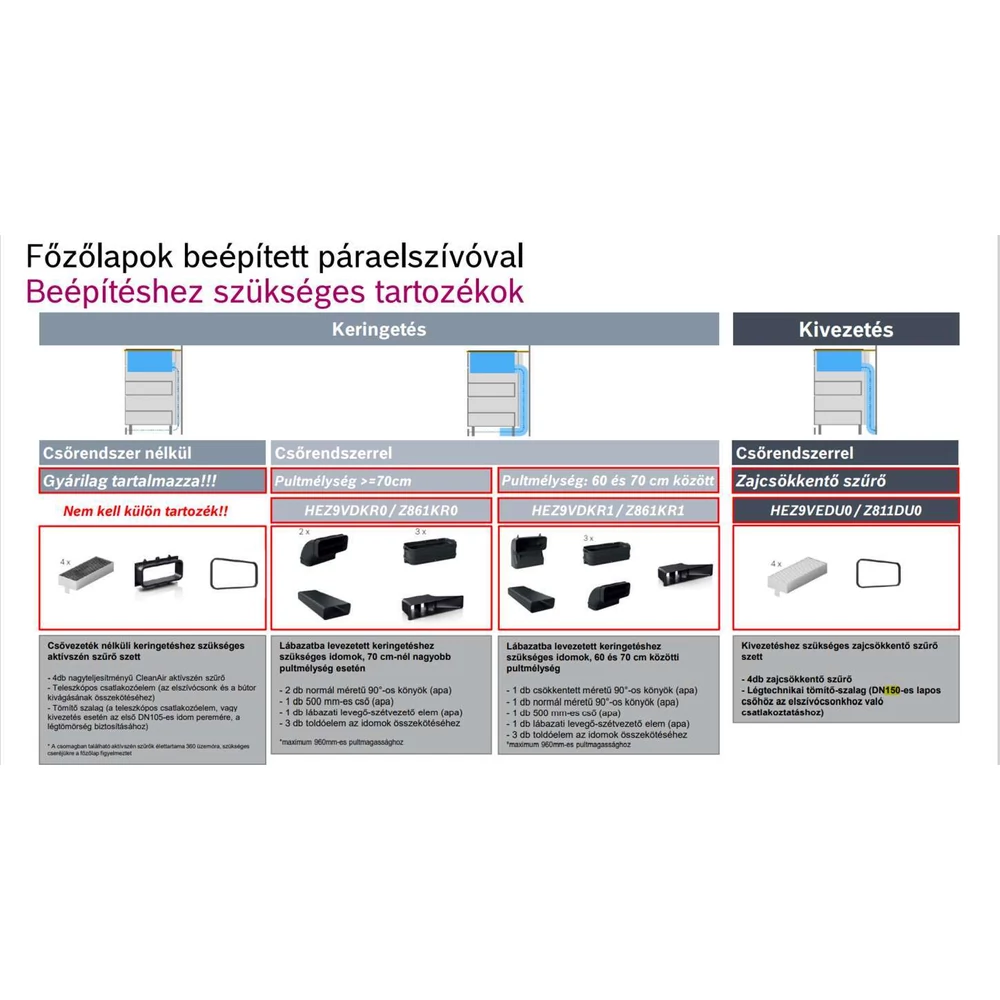

Csatornás vagy keringetéses elszívás konfigurálására alkalmas (beleértve a különböző szoftvermódokat). Kötelezően szükséges szerelési anyagok:
- HEZ9VEDU0 a csatornás elszíváshoz.
- HEZ9VRPD0 a CleanAir szagszűrővel rendelkező teljesen csatornás és részben csatornás-keringetéshez. HEZ9VRUD0 kezdőkészlet CleanAir szagszűrővel rendelkező csatorna nélküli keringetéshez.
Esztétikusan beépített, teljes átömlésű levegőbemeneti kialakítás lebegő, hőálló üvegkerámia elemmel a szabad mozgáshoz és az edények elhelyezéséhez.
Elszívórendszer 3, elektronikusan szabályozható ventillátor fokozattal és 1 Boost/Intenzív fokozattal TouchSelect vezérlés felhasználói felülettel:
- Elszívórendszer automatikus bekapcsolása a főzőlap használatakor.
- Kikapcsolás automatikus késleltetése a főzés után, a megmaradt szagok elszívása érdekében (különösen halk ventilátor zajszinttel, 12 perc csatornás, 30 perc keringetéses elszívás esetén, kézzel kikapcsolható).
- Teljesen manuális vezérlés is lehetetséges a TouchSelect vezérlésnek köszönhetően.
Nagyteljesítményű, halk motor, energiahatékony BLDC-technológiával. Nagy elszívási sebesség, alacsony zajszinttel, kellemes hangfrekvencián a pszichoakusztikusan és aerodinamikusan optimalizált belső részen keresztül, mellékelt, de nem látható befúvóval. Kiválóan ellenáll a nyomásesésnek, még hosszabb és bonyolultabb csatornák esetén is.
Könnyen leszerelhető és könnyen tisztítható zsírszűrő az üvegkerámia fogantyú használatával:
- Az egység kényelmes, egykezes eltávolítása az üvegkerámia fogantyú segítségével.
- Beépített, nagyméretű, nagyteljesítményű rozsdamentes acél zsírszűrők 12 szűrőréteggel és egy fekete felső réteggel az esztétikusabb beépítés érdekében. A zsírszűrő hatásfoka 94 %.
- Az egység minden eleme könnyen tisztítható, mosogatógépben mosogatható és hőálló.
- (Felső) Folyadék-gyűjtőegység 200 ml-es térfogattal a szokásos véletlenszerű kiömlésekhez vagy a főzésből származó páralecsapódáshoz.
- Nagyteljesítményű folyadékelvezető rendszer a 200 ml-t meghaladó folyadék kiömlésekhez.
- Biztonsági folyadékgyűjtő további 700 ml-es térfogattal, súlyosabb balesetek esetére. Mosogatógépben mosogatható. Alulról is könnyen hozzáférhető és szétszerelhető.
- A teljes befogadó térfogat 900ml (200ml + 700ml).
- Vízálló légfúvó rendszer.
Elszívórendszer teljesítménye:
- Elszívási teljesítmény csatornás elszívás esetén (EN 61591 szerint): normál beállítás min. 332 m3/h , normál beállítás max. 500 m3/h , fokozott/intenzív beállítás max. 575 m3/h .
- Leválasztási teljesítmény keringetéses leválasztás esetén (EN 61591 szerint): normál beállítás min. 327 m3/h , normál beállítás max. 500 m3/h , max. fokozott/intenzív beállítás max. 565 m3/h.
- Zajszint csatornás elszívás esetén (hangerő szintje EN 60704-3 szerint): normál beállítás min. 60 dB re 1 pW, normál beállítás max. 68 dB re 1 pW, max. fokozott/intenzív beállítás max. 72 dB re 1 pW.
- Zajszint keringetéses leválasztás esetén (Hangszint EN 60704-3. szerint): normál beállítás min. 58 dB re 1 pW, normál beállítás max. 68 dB re 1 pW, fokozott/intenzív beállítás max. 70 dB re 1 pW.
- A zsírszűrő hatásfoka (EN 61591 szerint) 94 %.
Minden teljesítményadat előzetes érték, amely a kifejlesztett prototípusokkal kapcsolatos legújabb teszteredményeken alapul, és a végtermékek tesztelésekor frissítésre kerül.
Fogyasztási adatok és energiahatékonyság (a 65/2014/EU számú rendelet szerint):
- Energiahatékonysági osztály: B (az A+++-tól D-ig terjedő energiahatékonysági besorolás alapján).
- Hidrodinamikai hatékonyság: B .
- Átlagos energiafogyasztás: 55 .
- Zsírszűrő hatékonysági osztálya: B .
- Zajszint normál beállítás min. és max. esetén: 60 dB és 68 dB .
Közvetlenül beépített, nagyteljesítményű cleanAir szagszűrők 2 x 2 akkumulátorral (a keringetéses konfigurációban).
- Optimalizált szagcsökkentő teljesítmény a komplex szagmolekulákat tartalmazó ételek (pl. hal) főzéséhez.
- Nagyméretű szűrőfelület, kiemelkedő szagcsökkentő képességgel.
- 360 óra főzési élettartam (nem regenerálható).
- Halk szűrők optimalizált pszichoakusztikával.
- Alulról is könnyen hozzáférhető és eltávolítható.
- Utánrendelhető CleanAir szűrőkészlet: HEZ9VRCR0.
Csatornás elszívás esetén: közvetlenül beépített, nagyteljesítményű halk akusztikus szűrők 2 x 2 akkumulátorral a jelentősen halkabb működés és a továbbfejlesztett pszichoakusztika érdekében.
Tervezési és szerelési megjegyzések
Csatornás vagy keringetéses elszívás konfigurálására alkalmas (beleértve a különböző szoftvermódokat). Kötelezően szükséges szerelési anyagok:
- HEZ9VEDU0 a csatornás elszíváshoz.
- HEZ9VRPD0 a CleanAir szagszűrővel rendelkező teljesen csatornás és részben csatornás-keringetéshez. HEZ9VRUD0 kezdőkészlet CleanAir szagszűrővel rendelkező csatorna nélküli keringetéshez.

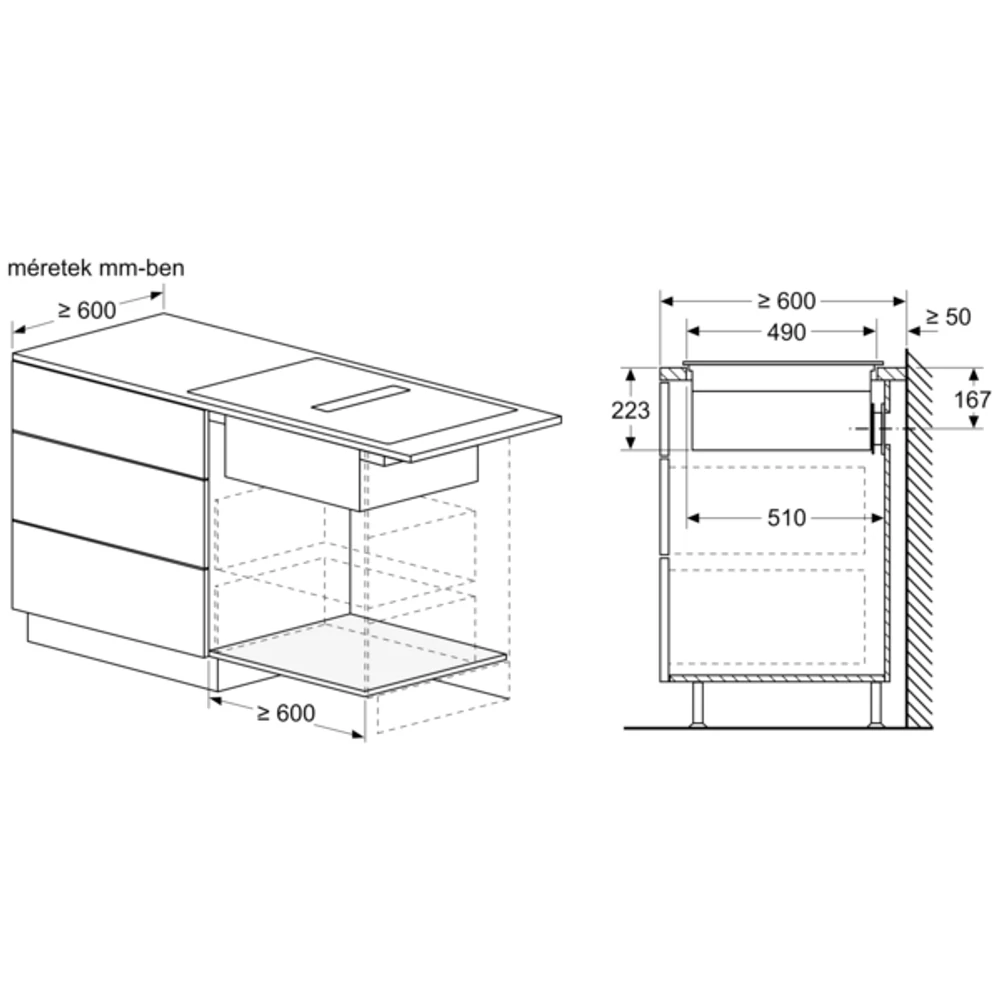

Tervezési javaslatok:

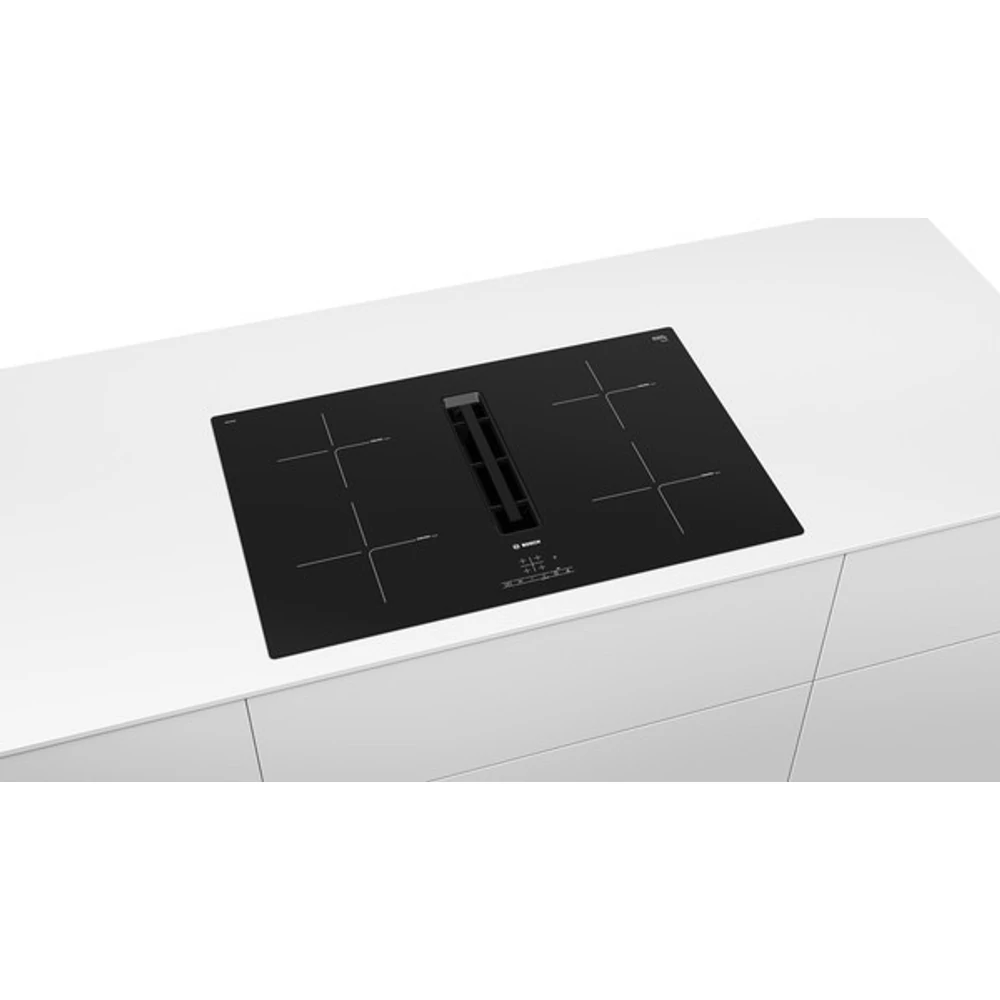

- A szerelés lehetséges szigetként és fal orientált konfigurációban is.
- A termék megfelel a tűlángos vizsgálati módszer (IEC 60695-5-11 szerint), a V2 éghetőségi osztály (UL94 szerint) és a B1 építési anyagok osztálya (DIN 4102-1) előírásainak. A csatorna nélküli keringetőhöz tartozó HEZ9VRUD0 kezdőkészlet is megfelel ezeknek a szabványoknak.
- A maximális süllyesztési mélység 223 mm az üveg alatt a felső szerelésű, míg 227 mm a süllyesztve beépített készülékeknél.
- A készüléknek alulról szabadon hozzáférhetőnek kell lennie (vagyis az alsó biztonsági folyadékgyűjtőhöz való hozzáférés).
- Nincs szükség álpadlóra a pultba építhető páraelszívó rendszerrel rendelkező főzőlap alatt. A padlóegységben levő fiókoknak és/vagy polcoknak kivehetőknek kell lenniük. A padlóegység hátlapja megmaradhat - csak egy levegőkivezető nyílásra van szükség (a helyét és méretét a beszerelési útmutatóban lehet megtalálni).
- A csatorna nélküli keringetéshez tartozó HEZ9VRUD0 „Plug 'n Play” kezdőkészlethez szükség van egy 25 mm-es függőleges nyílásra a bútor hátoldalán. A tökéletes működéshez az 50 mm ajánlott.
- A munkalap minimális vastagsága 16 mm felső szerelésű és süllyesztve beépített készülékeknél, szokásos beszerelési rendszer esetén. Vékonyabb munkalap használata is lehetséges tartalékalkatrésszel: 626792 tartozék.
- A készülék teljes súlya 26 kg - a teherbírást és stabilitást, különösen nagyon vékony munkalapok esetén, megfelelő szerkezetek alkalmazásával kell biztosítani. A készülék teljes súlyát és a munkalap gyártójának szerkezeti szilárdságra vonatkozó előírásait figyelembe kell venni.
- A csatorna nélküli keringetéshez használt HEZ9VRUD0 „Plug 'n Play" kezdőkészlet megkönnyíti és felgyorsítja a beszerelést és segítségével minden munkalap mélysége ≥ 60 cm lehet. A csatornás szerelésekhez - csatornás elszívás (HEZ9VEDU0) valamint teljes vagy részleges csatornás keringetés (HEZ9VRPD0) esetén - szükséges, hogy a munkalap vastagsága ≥ 70 cm legyen.
- A részben csatornás és csatorna nélküli keringetéses elszívóberendezéseknél a talpazat területén ≥ 400 cm² visszaáramló nyílást kell figyelembe venni. A nyílás lehet kimeneti rács, lamellás rács vagy vékony és rövid láb, a konyhabútor gyártójának választékától függően.
- A készülék hátulján lévő légkivezető nyílás közvetlenül is hozzáférhető egy lapos csatornazáró elemmel (DN 150).
- A nyomásesésnek ellenálló befúvó hosszabb és sokkal összetettebb csatornát tesz lehetővé, amely akár 8 m hosszú is lehet három 90°-os könyökkel, miközben a teljesítménye még mindig megfelelő.
- Csatornás elszívással rendelkező páraelszívó és egy kéményszellőzéses tűzhely szerelésekor a készülék tápellátásába egy megfelelő biztonsági kapcsolót kell beépíteni. Ez a keringetéses elszívással rendelkező konfiguráció esetén nem szükséges.
- A csatornás elszívással rendelkező konfigurációba egy 65 Pa maximális nyitási nyomású egyirányú csappantyút (vagy visszacsapószelepet) kell beszerelni.
TouchSelect
Comfort
Egyszerű és megbízható kezelés.
Ezzel az új vezérlőpanellel könnyedén szabályozhatja a kívánt főzőzónát. Egyszerűen válassza ki a főzőzónát, majd az Ön által kívánt teljesítmény-fokozatot. Az új QuickStart és ReStart funkció még jobban megkönnyíti a főzést.
PowerBoost
Performance
Turbózza fel a főzést.
Főzéskor néha jól jön egy kis plusz löket. A továbbfejlesztett PowerBoost funkcióval rendelkező indukciós főzőlapjaink még nagyobb teljesítménnyel működnek a gyorsabb főzés érdekében. Így például 2 liter víz felforralása majdnem 50%-kal gyorsabban történik, mint a hagyományos üvegkerámia főzőlapok esetén.
QuickStart
Comfort
A főzés gyorsabban kezdetét veheti.
A QuickStart funkció észleli, hogy hova tette az edényt, és a kezelőfelületen automatikusan kijelzi a megfelelő főzőzónát. Egyből nekiláthat, és várakozás nélkül kiválaszthatja a kívánt főzési fokozatot.
ReStart
Comfort
Rövid távú memória
Amikor kikapcsolja a főzőlapot, akkor az rövid időre elmenti a legutóbb kiválasztott beállítást. Ha a főzőlapot rövid időn belül visszakapcsolja, akkor a korábbi beállítások újra elérhetők lesznek.
